Membuat PCB Layout Dengan Eagle

Assalamualaikum

Pernahkah kalian merasakan sulitnya membuat layout ??
atau hasil layout anda buat tidak baik, nah kami punya solusinya kali ini FEI akan menshare sesuatu yang mungkin berguna bagi agan agan, sekalian....
langsung aja Cekidot...

>>Instal program Eagle , jika anda belum memiliki program Eagle tersebut download program Eagle Click Here !.. Kemudian buka program anda pada kompi anda.. Maka akan terbuka

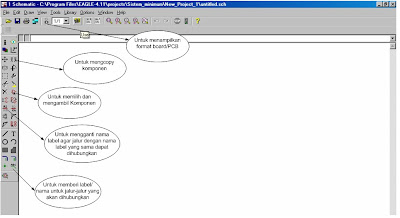

>> Setelah itu akan muncul tampilan sebagai berikut ini






>>Setelah itu jika anda ingin memilih komponen yang akan anda gunakan maka klik tombol ADD pada panel disamping. Maka akan muncul tampilan seperti ini...




Silahkan memilih komponen yang akan anda gunakan jika sudah maka tekan OK Untuk menambah komponen lagi maka klik ADD lagi pada panel tersebut.


>>Setelah anda memilih semua komponen yang anda gunakan maka gabungkanlah seluruh komponen tersebut sesuai dengan skema rangkaian yang akan anda buat. Sebagai contoh saya akan membuat skema Sistim Minimum Mikrokontroller.







Untuk menghubungkan kaki-kaki tiap komponen gunakan tombol LINE seperti gambar diatas. Setelah semua dirasa cukup menyambung maka kilik tombol Swtich to Board seperti gambar dibawah ini.






>>Kemudian akan muncul gambar Board pada tampilan layar. Tata letak komponen sesuai dengan yang anda inginkan.





>>Kemudian pilih tombol Auto untuk membuat jalur secara otomatis dan akan muncul gambar seperti dibawah ini







Setelah itu akan muncul window seperti diatas. Jika anda menginginkan PCB double layer atau 2 sisi maka pilih bintang (*) pada Top maupun Bottom namun jika anda hanya menggunakan 1 Layer maka pilih N/A pada pilihan Top.
Nb: PCB 2 Layer hanya bisa digunakan jika anda memilih komponen untuk kriteria double layer misal komponen smd.



>>Setelah itu skema rangkaian anda akan dibuat secara otomatis dan hasilnya seperti gambar dibawah ini
